新西兰[DIY]安装HKS SSQV BOV[原创]


在新西兰


声明:我在6park也发了,同样的内容,不是转载,转载请注明出处,谢谢!



车买了2年多了,一直用factoryairbypass valve,一直很喜欢SSQV的声音,今天终于能够如愿以偿了。安装之前我尝试在网上找安装的tutorial,估计是太简单了,没有人愿意写,于是我这个菜鸟就献丑了。也顺便给一些想自己安装的人一点idea,毕竟拿出去装labour很高的。

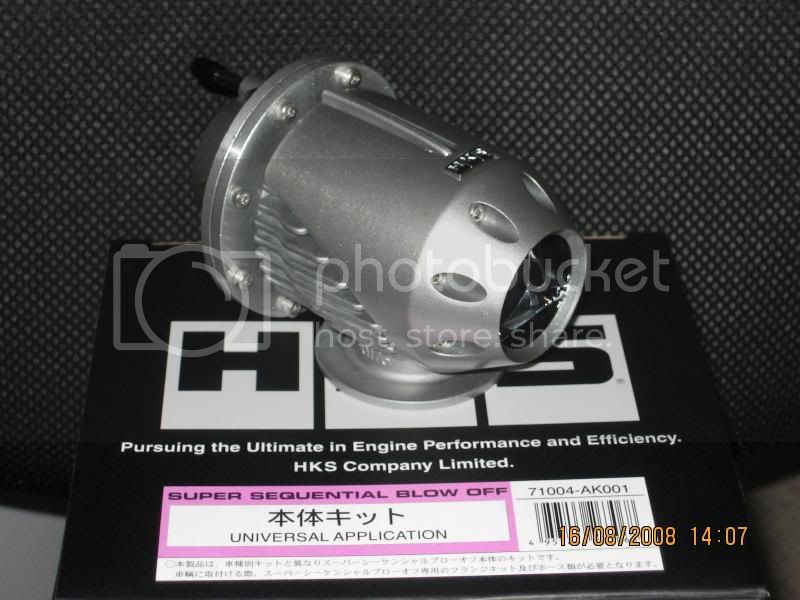

show一下我的SSQV

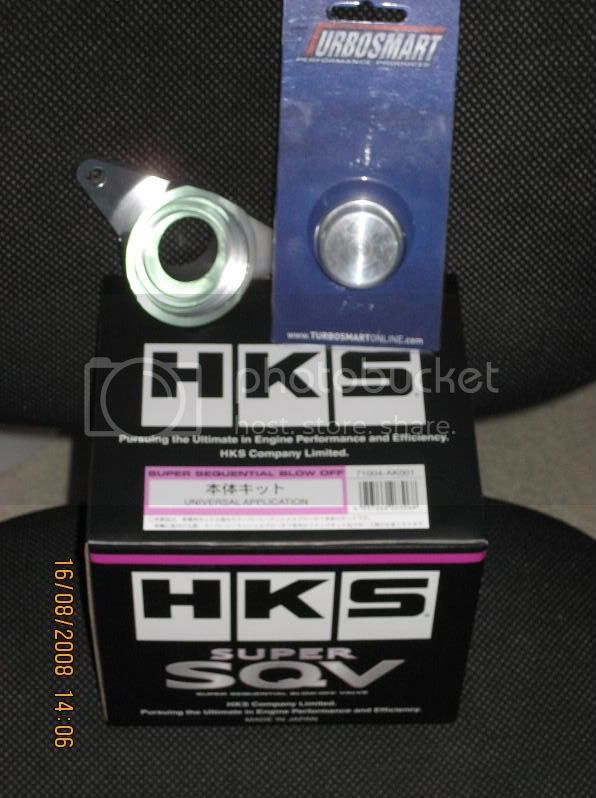

下面是我STI安装的时候需要的parts,一个adaptor,一个plugturbosmart的,所有的东西都是从redline performance买的,trademe上的不太保险,毕竟有实体店买着放心。

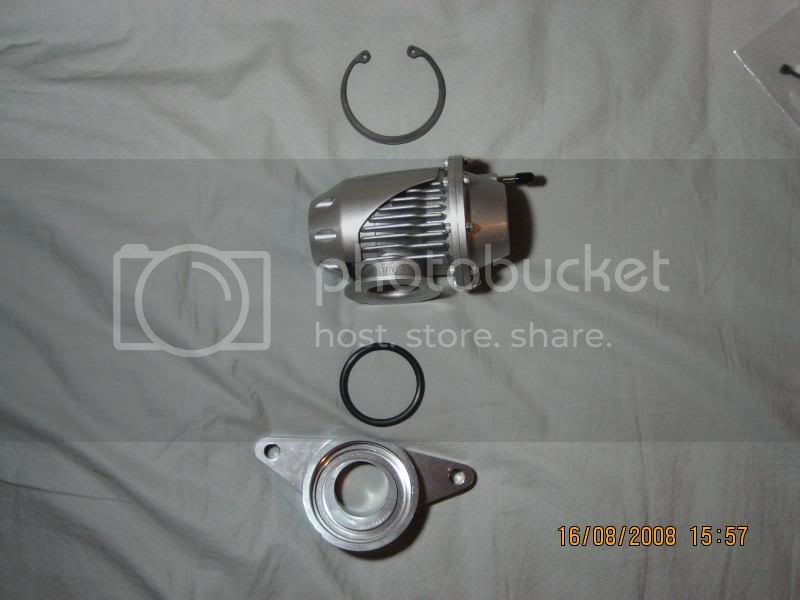

下面是如何安装SSQVadaptor上,最上面的是Cclip,下来是BOV,密封圈,最后是STI用的adaptor,安装是从下到上的顺序。最麻烦的是把C-clip卡进去,我从repco买的廉价工具给我造成很大的麻烦,不过最后还是装进去,谢天谢地。

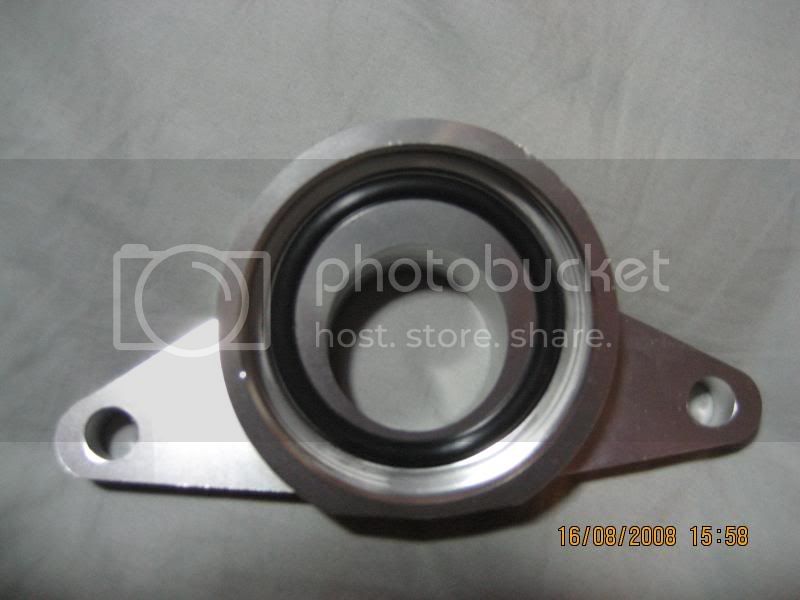

先把密封圈装进去,很简单。然后就是BOVC-clip安进去。

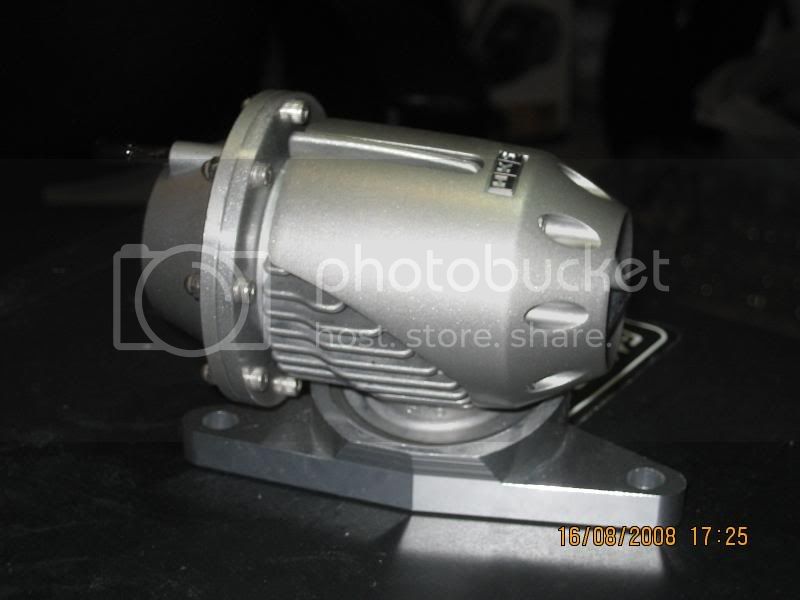

下面是安装到adaptor后的图。

可以安装了,首先把电池的负极拔掉,说明书上让做的,照做就好了,我拔了可是车alarmbackup,不停地响,后来用钥匙把alarm给关了。下来就可以把原厂的airbypass vavle卸下来,松掉2个螺丝以及vaccumhose

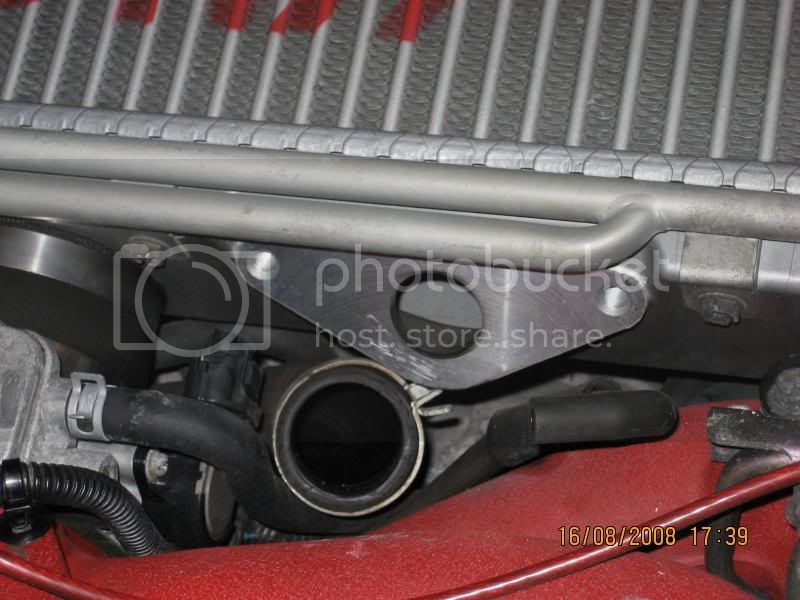

在这里比较麻烦,因为原厂的air bypass valve下面有一根airbypass hose,是把多于的空气排回到airintake的,不像aftermarket的,是排出去,所以原厂的没有声音。稍微用点力气把原厂的airbypass valve拔出来点,用尖嘴钳把连接hoseclip松掉,这样就可以把原厂airbypass valve卸下来了,从图片可以看到有跟管子,对了,直径是34mm的。

下面就是要用我之前说的那个plugair bypass hose堵上了,由于买的是铝的,再加上闪光灯,照片拍的有点亮,大家凑合看吧。呵呵。plug堵上用原来上面的clip卡上就好了。

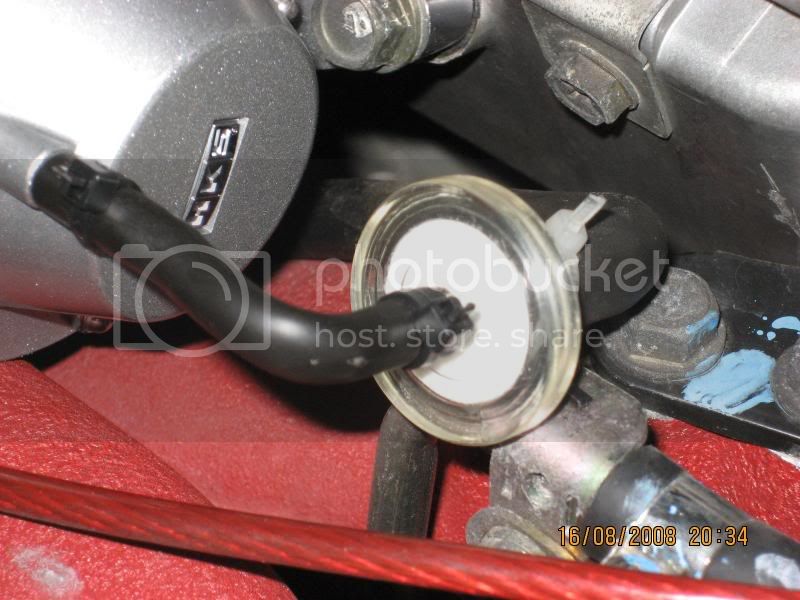

OK了,可以装BOV了,记得把原厂上面的gasket卸下来,检查一下看是否可以继续使用,我的还挺新的,刚好用上,省的买了。照片上还有一个透明的陀螺一样的连接在vaccumhose上的是filter,是BOV kit带的,这个要连接在原来的vaccumhoseBOV中间,连在hose那头的直径是6mm的,连接BOV那头的直径是4mm的,由于原厂的是6mm的,我没有买4mm的管,着急了一阵,后来朋友发现我的windowsprayer管子直径是4mm的,于是cut了一小段下来,还好原厂的很长,不影响。

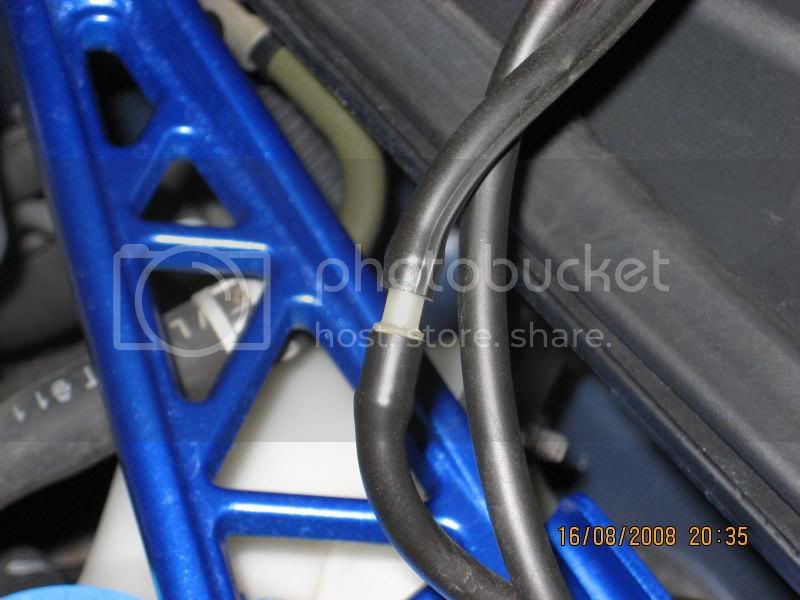

下面是我cutwindow sprayer的管子。

下面是连接好以后的BOV,记得用tie wrap,就是捆线的那种小塑料卡子卡好管子的接口处,不要漏气就好了。tiewrapBOV的时候有3个在里面,刚好够用的。


大功告成了,把电池接上,有alarm的记得把alarm打开,然后解掉,不然打不着火。我开出去小试了一下,效果很理想,当boost上来的时候,换档就会很大声音。记得在拉之前,最好让车先热热,别一上来就拉。Enjoy

评论
不错不错,受益匪浅

评论
牛牛牛!!!啥时候我也试试!!!!

评论
be careful, a new law may come soon which makes all the atmo vent BOV illegal. (atmo BOV is already illegal in Aussie, US and part of Europe)

评论
在6PARK上看过了。。。。。。顶之

评论
在6park上看过了。。是不是LZ发的?

评论
牛啊
















2003 改版 BMW 318I 只有42000公里 $18,500!!(2周必售)0手车主,4.5分的日本进口车021-1758955

评论
强~支持!!!!!!

评论
SSQV有STI专用的型号啊。。。LZ怎么买了个TURBOSMART的ADAPTOR?

评论
强~支持!!!!!!

评论
我拆装我的blow off 不下20次了
试过5种blow off
结论就是hks的确实好

评论
不错~~你那个红线是AMP的吧?放在那里貌似不美观啊~~

评论


评论


earth kit 吧

评论
专业专业。。

评论
我买的是universal的BOV,不是STI kit的,STI专用的kit是什么都带,但是要快500刀,太贵了,于是就分开买了,便宜几十是几十。dapator是买trademe上的,turbosmart的那个是用来堵air bypass hose的,还有红色的是earth kit的线,不是AMP的,呵呵,我还用的原厂的radio,我买了cold air intake,等放假了安上就上图。估计cd player可能买个pioneer的,要等再存点钱的时候买吧,alpine的太贵了。

[ 本帖最后由 2QL4SKL 于 2008-8-17 15:15 编辑 ]

评论


不是转发的,我就是2边都发,骗点分,呵呵。毕竟这边都是NZ的。

评论
jacky?????????????????????????????????????????????????????????????????

评论


你是???????

评论
强大,,顶上去

评论
收藏。。。。。

评论
STi的monifold颜色真性感

评论
这么老的贴都给翻出来了,呵呵。
